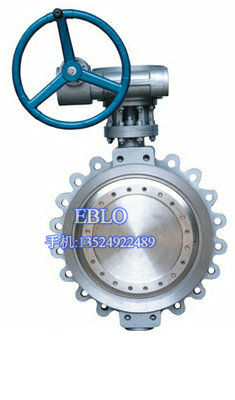

產品名稱：上海依博羅Dt373H對夾式凸耳蝶閥編 號：182837-868
型 號：Dt373H
標準價格：
0元/個促銷價格：0元/個更新時間：2025.06.15
出品單位：上海依博羅閥門有限公司
對夾式凸耳蝶閥 - 上海依博羅閥門有限公司
產品介紹
對夾式凸耳蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則呈全開狀態。
對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，其結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。
應用范圍
-
石油、煤氣、化工、水處理等一般工業
-
熱電站的冷卻水系統
-
硫酸行業中氣體管路
-
硫磺制酸系統中的焚硫、轉化、干吸工段
-
化工、石化、冶煉、醫藥、食品等行業
結構特點
-
三向偏心的獨特設計使密封面之間無摩擦傳動，延長了閥門使用壽命
-
由扭矩產生彈性密封
-
巧妙的楔形設計使閥門有越關越緊的自動密封功能
-
體積小、重量輕、操作輕巧、便于安裝
-
可根據用戶要求配置氣動、電動裝置
-
更換零件材質可適用于各種介質
與閘閥性能比較
-
閘閥的密閉性比蝶閥好
-
閘閥體積大，占用空間大
-
蝶閥體積小，占用空間小
-
規范規定公稱直徑大于50的用蝶閥
標準規范
-
設計制造標準：GB/T 12238-2008、ANSI B16.34等
-
結構長度標準：GB/T 12221-2005、API609等
-
連接法蘭標準：GB/T 9113、JB79等
-
壓力溫度等級：GB/T 12224-2005
-
試驗檢驗標準：GB/T 13927-2008、API598等
