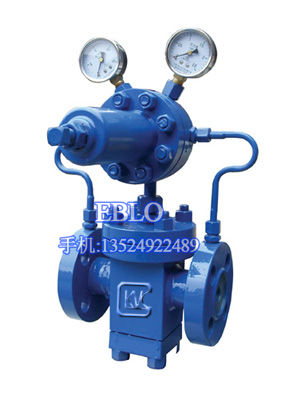

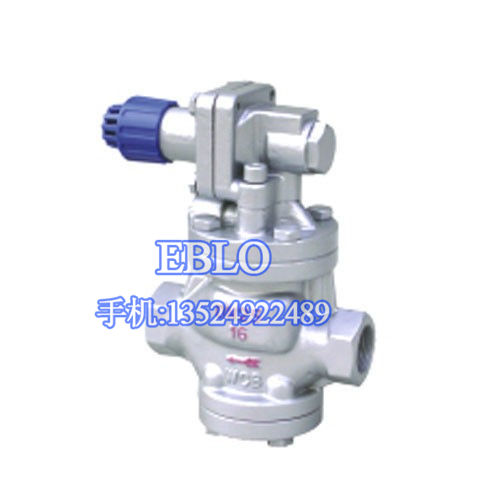

上海依博羅減壓閥產品工作原理和用途：
本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
本產品主要用于氣體管路，如空氣、氮?dú)狻⒀鯕?、氫氣、液化氣、天然氣等氣體。
產品結構特點：
1、主要適用于氣體管路，如空氣、氮?dú)?、氧氣、氫氣、液化氣、天然氣等氣體。
2、氣體減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。
3、主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。
4、導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。
5、通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
產品性能參數：
|
公稱壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
殼體試驗壓力(Mpa)* |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
|
密封試驗壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
最高進口壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
出口壓力范圍(Mpa) |
0.1-1.0 |
0.1-1.6 |
0.1-2.5 |
0.5-3.5 |
0.5-3.5 |
0.5-4.5 |
|
壓力特性偏差(Mpa)△P2P |
GB12246-1989 |
|||||
|
流量特性偏差(Mpa)P2G |
GB12246-1989 |
|||||
|
最小壓差(Mpa) |
0.15 |
0.15 |
0.2 |
0.4 |
0.8 |
1.0 |
|
滲漏量 |
X/F(聚四氟乙稀/橡膠)：O Y(硬密封)：GB12245-1989 |
|||||
產品主要零件材料：
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 底蓋 |
WCB/FCB* |
|
閥座 閥盤 |
2Cr13/304* |
|
缸套 |
2Cr13/25(鍍硬鉻)/304* |
|
活塞 |
2Cr13/銅合金/銅合金* |
|
活塞環 |
合金鑄鐵/對位聚苯* |
|
導閥座 導閥桿 |
2Cr13/304* |
|
膜片 |
1Cr18Ni9Ti |
|
主閥 導閥彈簧 |
50CrVA |
|
調節彈簧 |
60Si2Mn |
|
密封墊(X/F型號) |
橡膠/聚四氟乙稀 |
|
導閥體 導閥蓋 |
25/304* |
產品主要尺寸：
|
Yk43X/F/Y型先導活塞式氣體減壓閥外形及結構尺寸(PN1.6-4.0) |
||||||||
|
公稱通徑DN |
外形尺寸 |
|
||||||
|
L |
H |
Hl |
|
|||||
|
1.6/2.5MPa |
4.0MPa |
|
||||||
|
15 |
160 |
180 |
290 |
90 |
|
|||
|
20 |
160 |
180 |
300 |
98 |
|
|||
|
25 |
180 |
200 |
300 |
110 |
|
|||
|
32 |
200 |
220 |
300 |
110 |
|
|||
|
40 |
220 |
240 |
320 |
125 |
|
|||
|
50 |
250 |
270 |
320 |
125 |
|
|||
|
65 |
280 |
300 |
325 |
130 |
|
|||
|
80 |
310 |
330 |
365 |
160 |
|
|||
|
100 |
350 |
380 |
365 |
170 |
|
|||
|
125 |
400 |
450 |
475 |
200 |
|
|||
|
150 |
450 |
500 |
475 |
210 |
|
|||
|
200 |
500 |
550 |
515 |
240 |
|
|||
|
250 |
650 |
560 |
290 |
|
||||
|
300 |
800 |
705 |
335 |
|
||||
|
350 |
850 |
745 |
375 |
|
||||
|
400 |
900 |
780 |
405 |
|
||||
|
450 |
900 |
730 |
455 |
|
||||
|
500 |
950 |
835 |
465 |
|
||||
|
Yk43X/F/Y型先導活塞式氣體減壓閥外形及結構尺寸(PN6.4-16.0) |
||||||||
|
公稱通徑DN |
外形尺寸 |
|
||||||
|
L |
H |
Hl |
|
|||||
|
6.4MPa |
10.0/16.0MPa |
|
||||||
|
15 |
180 |
180 |
300 |
100 |
|
|||
|
20 |
180 |
200 |
310 |
105 |
|
|||
|
25 |
200 |
220 |
31 |
120 |
|
|||
|
32 |
220 |
230 |
310 |
120 |
|
|||
|
40 |
240 |
240 |
335 |
135 |
|
|||
|
50 |
270 |
300 |
335 |
135 |
|
|||
|
65 |
300 |
340 |
340 |
140 |
|
|||
|
80 |
330 |
360 |
380 |
170 |
|
|||
|
100 |
380 |
380 |
185 |
|
||||
|
125 |
450 |
490 |
215 |
|
||||
|
150 |
500 |
490 |
225 |
|
||||
|
200 |
550 |
535 |
260 |
|
||||
|
250 |
650 |
580 |
310 |
|
||||
|
300 |
800 |
725 |
355 |
|
||||
|
350 |
850 |
765 |
395 |
|
||||
|
400 |
900 |
800 |
435 |
|
||||
|
500 |
950 |
855 |
495 |
|
||||
