上海依博羅減壓閥產品工作原理和用途：

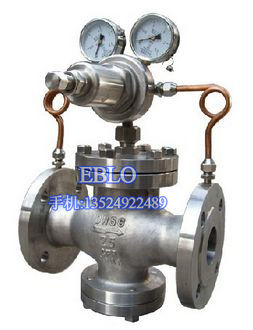

ZZVYP型自力式帶指揮器減壓閥，是一種無需外來能源，而只依靠被調介質自身的壓力變化達到自動調節和穩定閥后壓力為恒定值的一種節能型壓力調節閥。
此產品無需帶冷凝器也可用于高溫（200℃）水蒸汽場合。
產品結構特點：
自力式帶指揮器壓力減壓閥的壓力設定在指揮器上實現，因而方便、快捷、省時省力可運行狀態下連續設定；控制精度高，可比一般ZZY型直接操作自力式壓力調節閥高一倍，適合于控制精度要求高的場合；檢測、執行元件由耐高溫材料制作。
產品性能參數：
|
公稱通徑DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
||
|
閥座直徑D（mm） |
6 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
額定流量系數Kv |
0.32 |
4 |
5 |
8 |
12.5 |
20 |
32 |
50 |
80 |
125 |
160 |
320 |
|
壓力調節范圍Kpa |
0.5-100范圍內選取 |
|||||||||||
|
公稱壓力PN（Mpa） |
1.0-1.6 |
|||||||||||
|
介質溫度（℃） |
-40-80 |
|||||||||||
|
流量特性 |
快開 |
|||||||||||
|
調節誤差（％） |
≦5 |
|||||||||||
|
允許壓差（Mpa） |
1.6 |
1.6 |
1.1 |
.0.4 |
0.6 |
|||||||
|
執行機構薄膜有效面積（cm2） |
200 |
280 |
400 |
|||||||||
|
允許泄漏量 |
硬閥芯：IV級（10-4×Kv）軟閥芯：VI（GB/T4123-92）級幾乎無泄漏 |
|||||||||||
產品主要零件材料：
|
零件名稱 |
零件材料 |
|
閥體 |
ZG230-450、ZG0Cr18Ni9、ZG0Cr18Ni12Mo2 |
|
閥芯 |
1Cr118Ni9、0Cr118Ni12Mo2、PTFE |
|
閥座 |
1Cr118Ni9、0Cr118Ni12Mo2 |
|
閥桿 |
1Cr118Ni9、0Cr118Ni12Mo2 |
|
橡膠膜片 |
丁腈橡膠夾增強滌綸織物 |
|
膜蓋 |
Q235、Q235涂PTFE |
|
O型圈 |
耐油橡膠，聚四氟乙烯 |
產品主要尺寸：
|
DN |
L |
S |
H1 |
H2 |
|
20 |
150 |
308 |
390 |
715 |
|
25 |
160 |
308 |
390 |
715 |
|
32 |
180 |
308 |
390 |
715 |
|
40 |
200 |
394 |
435 |
755 |
|
50 |
230 |
394 |
435 |
755 |
|
65 |
290 |
394 |
435 |
795 |
|
80 |
310 |
394 |
435 |
795 |
|
100 |
300 |
394 |
435 |
825 |
|
150 |
480 |
498 |
565 |
1105 |
