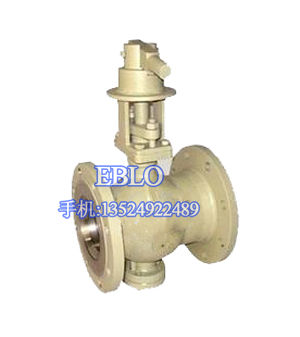

上海依博羅球閥產品工作原理和用途：
QC71H超短型球閥具有結構緊湊、體積小、重量輕、 密封性能好、啟閉靈活而保溫對夾連接球閥良好的保溫保冷特性既能有效防止管路中粘稠介質凝固，又能降低管路中介質熱量的損失。對夾球閥可裝上相應的電動及氣動裝置,以實現遙控或自動控制。適用于石油、化工、冶金、制藥、食品等各類系統中。應用規范公稱壓力：1.6-2.5MPa 適用溫度范圍：-20~232℃-350℃ 適用介質：水、油品、氣體等。
產品結構特點：
與普通球閥相比，超短型球閥具有結構長度短、重量輕、安裝方便、節省材料等顯著的優點。對夾保溫夾套球閥保溫效果好。此外，閥座采用彈性密封結構，密封可靠，啟閉輕松。設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。根據用戶需要，可設有防靜電結構。設置了90°開關帶孔定位片，根據需要可以加鎖，防止誤操作。
產品性能參數：
|
型號 |
PN |
工作壓力/Mpa |
適用溫度/0C |
適用介質 |
材料 |
|||
|
閥體 |
密封圈 |
閥桿 |
填料 |
|||||
|
QC71H-16 |
16 |
1.6 |
-28~300 |
水、蒸汽、油品 |
碳鋼 |
聚四氟乙烯 |
2Cr13、不銹鋼 |
聚四氟乙烯片 |
|
QC71H-25 |
25 |
2.5 |
||||||
|
QC71H-16H |
16 |
1.6 |
不銹鋼 |
|||||
|
QC71H-25H |
25 |
2.5 |
||||||
產品主要零件材料：
|
零件名稱 |
材質 |
|
閥體 |
不銹鋼CF8M/CF8 碳鋼WCB |
|
球 |
不銹鋼316/304 |
|
密封墊 |
聚四氟乙稀PTFE 增強聚四氟乙稀PPL |
|
閥桿 |
不銹鋼316/304 |
|
填料 |
聚四氟乙烯PTFE 增強聚四氟乙稀PPL |
|
定位鎖、手柄、閥桿螺母、填料壓蓋 |
不銹鋼304 |
|
手柄套 |
塑料 |
|
密封瓶帽 |
不銹鋼316/304 |
|
墊圈 |
聚四氟乙稀PTFE 增強聚四氟乙稀PPL |
主要外形尺寸：
|
DN |
L |
D |
D1 |
D2 |
b |
z×d |
H1 |
H2 |
|
20 |
38 |
105 |
75 |
55 |
16 |
4×14 |
70 |
130 |
|
25 |
45 |
115 |
85 |
65 |
16 |
4×14 |
80 |
150 |
|
32 |
55 |
140 |
100 |
78 |
18 |
4×18 |
86 |
150 |
|
40 |
62 |
150 |
110 |
85 |
18 |
4×18 |
92 |
180 |
|
50 |
72 |
165 |
125 |
100 |
20 |
4×18 |
102 |
180 |
|
65 |
95 |
185 |
145 |
120 |
22 |
8×18 |
160 |
250 |
|
80 |
120 |
200 |
160 |
135 |
22 |
8×18 |
172 |
300 |
|
100 |
145 |
230 |
190 |
160 |
24 |
8×23 |
187 |
350 |
|
125 |
200 |
270 |
220 |
188 |
28 |
8×26 |
200 |
650 |
|
150 |
225 |
300 |
250 |
218 |
30 |
8×26 |
240 |
840 |
