上海依博羅 產品工作原理和用途：

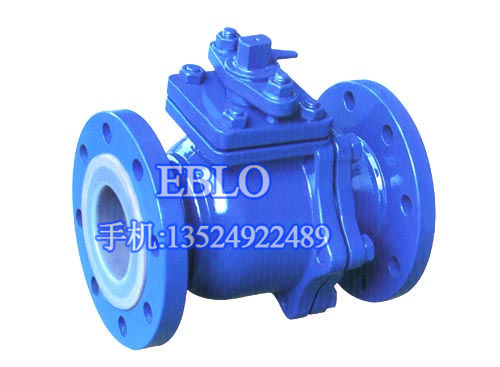

Q41F46襯氟球閥是為各種強腐蝕性介質管路的啟閉控制而設計。Q41F46 型襯氟球閥內腔及球體均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙丙稀（F46），故具有可靠的耐腐蝕性和密封性。廣泛用于化工、石油、冶金、醫藥等工業部門，實現對生產過程中酸、堿等強腐蝕介質的調節或切斷，在水處理過程控制中使用效果最明顯。是目前防腐閥門設備最理想的選擇之一。
Q41F46系列襯氟球閥采用氟塑料襯里，殼體采用熔模精密鑄造，強度高、外觀光潔，與液體接觸部分全部為氟塑料，因此可在-50℃～180℃范圍內長期使用于任意濃度的腐蝕性管路、管線工作。
產品結構特點：
1、采用氟塑料襯里層的球閥，具有極高的化學穩定性，可以適用除“熔融堿金屬和元素氟”，以外其它任何強腐蝕性質。
2、采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護。
3、啟閉件球體與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖擊承壓件內的可能性，從根本上保證了工程中的使用安全性。
4、結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏。
5、兩片式、三片式結構可適應各種不同要求的管路系統和工況條件，其中三片球閥允許主閥體與兩側閥體分離，可實現在線快速更換、維修。
產品性能參數：
|
型號 |
Q41F46-10 |
Q41F46-16 |
Q41F46-10C |
Q41F46-16C |
|
工作壓力（MPa） |
1.0 |
1.6 |
1.0 |
1.6 |
|
適用溫度（℃） |
-10～150 |
-20～150 |
||
|
適用介質 |
腐蝕性介質 |
|||
產品主要零件材料：
|
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹耐酸鑄鋼 |
超低碳不銹耐酸鑄鋼 |
||
|
Z |
C |
P |
R |
PL |
RL |
|
|
閥體/閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
球體/閥桿 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
|
襯里/閥座 |
PCTEF(F3)、FEP（F46）、PFA（可溶性F4）、PP、PO |
|||||
|
填料壓蓋 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
|
填料 |
PTFE（F4） |
PTFE（F4） |
PTFE（F4） |
|||
|
支架 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|||
|
螺栓 |
35 |
1Cr17Ni2 |
1Cr18Ni2 |
|||
|
緊固螺母 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
|||
|
操作手柄 |
WCB |
WCB |
WCB |
|||
|
公稱通徑 |
標準值 |
參考值 |
||||||||||
|
DN (mm) |
NPS (inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
W |
D0 |
H |
WT(Kg) |
|
PN1.0MPa |
||||||||||||
|
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
120 |
|
80 |
2.5 |
|
20 |
3/4 |
140 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
140 |
|
90 |
3 |
|
25 |
1 |
150 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
160 |
|
100 |
4.5 |
|
32 |
11/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
160 |
|
110 |
5.7 |
|
40 |
11/2 |
180 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
200 |
|
120 |
7 |
|
50 |
2 |
200 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
250 |
|
135 |
9.5 |
|
65 |
21/2 |
220 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
300 |
|
145 |
15 |
|
80 |
3 |
250 |
195 |
160 |
135 |
3 |
22 |
4-φ18 |
350 |
|
185 |
19 |
|
100 |
4 |
280 |
215 |
180 |
155 |
3 |
22 |
8-φ18 |
400 |
|
195 |
33 |
|
125 |
5 |
320 |
245 |
210 |
185 |
3 |
24 |
8-φ18 |
500 |
|
210 |
58 |
|
150 |
6 |
360 |
280 |
240 |
210 |
3 |
24 |
8-φ23 |
|
200 |
450 |
93 |
|
200 |
8 |
457 |
335 |
295 |
265 |
3 |
26 |
8-φ23 |
|
240 |
490 |
155 |
|
250 |
10 |
533 |
390 |
350 |
320 |
3 |
28 |
12-φ23 |
|
240 |
550 |
210 |
|
PN1.6MPa |
||||||||||||
|
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
120 |
|
80 |
2.5 |
|
20 |
3/4 |
130 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
140 |
|
90 |
3 |
|
25 |
1 |
140 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
160 |
|
100 |
4.5 |
|
32 |
11/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
160 |
|
110 |
5.7 |
|
40 |
11/2 |
165 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
200 |
|
120 |
7 |
|
50 |
2 |
203 |
160 |
125 |
10 |
3 |
20 |
4-φ18 |
250 |
|
135 |
9.5 |
|
65 |
21/2 |
222 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
300 |
|
145 |
15 |
|
80 |
3 |
24 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
350 |
|
185 |
19 |
|
100 |
4 |
305 |
215 |
180 |
155 |
3 |
24 |
8-φ18 |
400 |
|
195 |
33 |
|
125 |
5 |
356 |
245 |
210 |
185 |
3 |
26 |
8-φ18 |
500 |
|
210 |
58 |
|
150 |
6 |
394 |
280 |
240 |
210 |
3 |
28 |
8-φ23 |
|
200 |
450 |
93 |
|
200 |
8 |
457 |
335 |
295 |
265 |
3 |
30 |
12-φ23 |
|
240 |
490 |
155 |
