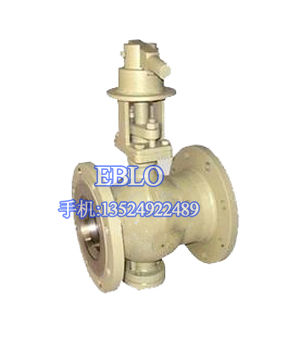

上海依博羅產品工作原理和用途：
閥門采用偏心結構，通過傳動機構達到調節、切斷的目的，純堿專用偏心半球閥全系列均采用固定球結構。偏心閥在開啟時閥芯位于藏球室內，流通截面大，閥芯不易被沖刷；關閉時閥芯球面逐漸接近閥座漸近，可有效地切除結疤、結晶和結垢等現象，實現可靠密封。是針對結疤、結垢、結晶、沖刷等應用場合的新一代高性能純堿行業專用球閥。
產品結構特點：
1、流通能力大、流阻小。這是因?yàn)殚_啟后閥芯位于藏球室內，閥體流道呈直筒形。
2、操作力矩小，旋轉90°即可完成啟閉，操作輕便。
3、密封嚴密，耐氯根腐蝕，耐結晶沖刷。介質的結疤、結垢不影響啟閉，這是高閥純堿偏心閥的最顯著特點。
4、使用壽命長，密封面耐磨，閥座有補償量，可調整。
產品性能參數：
|
公稱通徑 DN (mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
|
額定流量系數 |
Kv |
125 |
208 |
290 |
465 |
658 |
850 |
1380 |
2170 |
3090 |
4200 |
5500 |
7200 |
9200 |
|
Cv |
146 |
243 |
338 |
543 |
768 |
992 |
1610 |
2530 |
3610 |
4900 |
6420 |
8400 |
10740 |
|
|
公 稱 壓 力 |
1.6 、 2.5 、 4.0Mpa |
|||||||||||||
|
流 量 特 性 |
近似直線 |
|||||||||||||
|
額 定 行 程 |
90° |
|||||||||||||
|
氣 源 壓 力 |
0.4～0.6 MPa |
|||||||||||||
|
溫 度 范 圍 |
-70～420 ℃ |
|||||||||||||
|
允 許 壓 差 |
公 稱 壓 力 |
2.0* MPa |
1.0 MPa |
0.5 MPa |
||||||||||
|
允 許 泄 漏 量 |
ANSI Ⅵ 級 |
|||||||||||||
|
動 作 時 間 |
6～60 秒 |
|||||||||||||
|
執行機構輸出力矩 |
60～32550 Nm |
|||||||||||||
產品主要零件材料：
|
名稱 |
材質 |
|
閥體 |
QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti |
|
閥軸 |
2Cr13、1Cr13 |
|
閥瓣 |
合金滲氮鋼、滲氮不銹鋼、耐磨鋼 |
|
閥座 |
合金滲氮鋼、滲氮不銹鋼、耐磨鋼 |
|
軸承 |
鋁青銅、FZ－1復合材料 |
|
填料 |
聚四氟乙烯、柔性石墨 |
產品主要尺寸：
PN16（mm）
|
公稱通徑 |
D0 |
L |
L1 |
D |
D1 |
D2 |
b |
f |
Z-Φd |
H |
H1 |
B |
|||
|
mm |
inch |
氣動 |
電動 |
蝸輪傳動 |
|||||||||||
|
40 |
1-1/2 |
49 |
165 |
57 |
150 |
110 |
85 |
16 |
3 |
4-18 |
248 |
365 |
225 |
92 |
400 |
|
50 |
2 |
60 |
178 |
62 |
160 |
125 |
100 |
16 |
3 |
4-18 |
248 |
365 |
225 |
92 |
400 |
|
65 |
2-1/2 |
75 |
190 |
72.5 |
180 |
145 |
120 |
18 |
3 |
4-18 |
255 |
375 |
235 |
100 |
400 |
|
80 |
3 |
89 |
203 |
82.5 |
195 |
160 |
135 |
20 |
3 |
8-18 |
270 |
380 |
260 |
108 |
400 |
|
100 |
4 |
113 |
229 |
97 |
215 |
180 |
155 |
20 |
3 |
8-18 |
278 |
390 |
270 |
117 |
400 |
|
125 |
5 |
140 |
254 |
105 |
245 |
210 |
185 |
22 |
3 |
8-18 |
335 |
405 |
320 |
140 |
455 |
|
150 |
6 |
164 |
267 |
114.5 |
280 |
240 |
210 |
24 |
3 |
8-23 |
358 |
420 |
340 |
177 |
455 |
|
200 |
8 |
205 |
292 |
121.5 |
335 |
295 |
265 |
26 |
3 |
12-23 |
405 |
510 |
390 |
200 |
700 |
|
250 |
10 |
259 |
394 |
148.5 |
405 |
355 |
320 |
30 |
3 |
12-25 |
449 |
540 |
420 |
252 |
700 |
|
300 |
12 |
300 |
419 |
169 |
460 |
410 |
375 |
30 |
4 |
12-25 |
550 |
605 |
510 |
270 |
700 |
|
350 |
14 |
350 |
550 |
200 |
520 |
470 |
435 |
34 |
4 |
16-25 |
640 |
650 |
600 |
300 |
800 |
|
400 |
16 |
400 |
600 |
200 |
580 |
525 |
485 |
36 |
4 |
16-30 |
760 |
810 |
710 |
350 |
800 |
|
450 |
18 |
450 |
650 |
228 |
640 |
585 |
545 |
40 |
4 |
20-30 |
850 |
890 |
800 |
390 |
800 |
|
500 |
20 |
500 |
700 |
266 |
705 |
650 |
608 |
44 |
4 |
20-34 |
910 |
970 |
860 |
430 |
960 |
PN25（mm）
|
公稱通徑 |
D0 |
L |
L1 |
D |
D1 |
D2 |
b |
f |
Z-Φd |
H |
H1 |
B |
|||
|
mm |
inch |
氣動 |
電動 |
蝸輪傳動 |
|||||||||||
|
40 |
1-1/2 |
49 |
165 |
57 |
150 |
110 |
85 |
16 |
3 |
4-18 |
248 |
365 |
225 |
92 |
400 |
|
50 |
2 |
60 |
178 |
62 |
160 |
125 |
100 |
16 |
3 |
4-18 |
248 |
365 |
225 |
92 |
400 |
|
65 |
2-1/2 |
75 |
190 |
72.5 |
180 |
145 |
120 |
22 |
3 |
8-18 |
255 |
375 |
235 |
100 |
400 |
|
80 |
3 |
89 |
203 |
82.5 |
195 |
160 |
135 |
22 |
3 |
8-18 |
270 |
380 |
260 |
108 |
400 |
|
100 |
4 |
113 |
229 |
97 |
230 |
190 |
160 |
24 |
3 |
8-23 |
278 |
390 |
270 |
117 |
400 |
|
125 |
5 |
140 |
254 |
105 |
270 |
220 |
188 |
28 |
3 |
8-26 |
335 |
405 |
320 |
140 |
455 |
|
150 |
6 |
164 |
267 |
114.5 |
300 |
250 |
218 |
30 |
3 |
8-26 |
358 |
420 |
340 |
177 |
455 |
|
200 |
8 |
205 |
292 |
121.5 |
360 |
310 |
278 |
34 |
3 |
12-26 |
405 |
510 |
390 |
200 |
700 |
|
250 |
10 |
259 |
394 |
148.5 |
425 |
370 |
332 |
36 |
3 |
12-30 |
449 |
540 |
420 |
252 |
700 |
|
300 |
12 |
300 |
419 |
169 |
485 |
430 |
390 |
40 |
4 |
16-30 |
550 |
605 |
510 |
270 |
700 |
|
350 |
14 |
350 |
550 |
200 |
550 |
490 |
448 |
44 |
4 |
16-34 |
640 |
650 |
600 |
300 |
800 |
|
400 |
16 |
400 |
600 |
200 |
610 |
550 |
505 |
48 |
4 |
16-34 |
760 |
810 |
710 |
350 |
800 |
|
450 |
18 |
450 |
650 |
228 |
640 |
600 |
555 |
50 |
4 |
20-34 |
850 |
890 |
800 |
390 |
800 |
|
500 |
20 |
500 |
700 |
266 |
730 |
660 |
610 |
52 |
4 |
20-41 |
910 |
970 |
860 |
430 |
960 |
PN40(mm)
|
公稱通徑 |
D0 |
L |
L1 |
D |
D1 |
D2 |
b |
f |
Z-Φd |
H |
H1 |
B |
|||
|
mm |
inch |
氣動 |
電動 |
蝸輪傳動 |
|||||||||||
|
40 |
1-1/2 |
49 |
165 |
57 |
150 |
110 |
85 |
16 |
3 |
4-18 |
248 |
365 |
225 |
92 |
400 |
|
50 |
2 |
60 |
178 |
62 |
160 |
125 |
100 |
16 |
3 |
4-18 |
248 |
365 |
225 |
92 |
400 |
|
65 |
2-1/2 |
75 |
190 |
72.5 |
180 |
145 |
120 |
22 |
3 |
8-18 |
255 |
375 |
235 |
100 |
400 |
|
80 |
3 |
89 |
203 |
82.5 |
195 |
160 |
135 |
22 |
3 |
8-18 |
270 |
380 |
260 |
108 |
400 |
|
100 |
4 |
113 |
229 |
97 |
230 |
190 |
160 |
24 |
3 |
8-23 |
278 |
390 |
270 |
117 |
400 |
|
125 |
5 |
140 |
254 |
105 |
270 |
220 |
188 |
28 |
3 |
8-26 |
335 |
405 |
320 |
140 |
455 |
|
150 |
6 |
164 |
267 |
114.5 |
300 |
250 |
218 |
30 |
3 |
8-26 |
358 |
420 |
340 |
177 |
455 |
|
200 |
8 |
205 |
292 |
121.5 |
375 |
320 |
282 |
38 |
3 |
12-30 |
405 |
510 |
390 |
200 |
700 |
|
250 |
10 |
259 |
394 |
148.5 |
445 |
385 |
345 |
42 |
3 |
12-34 |
449 |
540 |
420 |
252 |
700 |
|
300 |
12 |
300 |
419 |
169 |
510 |
450 |
408 |
46 |
4 |
16-34 |
550 |
605 |
510 |
270 |
700 |
|
350 |
14 |
350 |
550 |
200 |
570 |
510 |
465 |
52 |
4 |
16-34 |
640 |
650 |
600 |
300 |
800 |
|
400 |
16 |
400 |
600 |
200 |
655 |
585 |
535 |
58 |
4 |
16-41 |
760 |
810 |
710 |
350 |
800 |
|
450 |
18 |
450 |
650 |
228 |
680 |
610 |
560 |
60 |
4 |
20-20 |
850 |
890 |
800 |
390 |
800 |
|
500 |
20 |
500 |
700 |
266 |
755 |
670 |
612 |
62 |
4 |
20-48 |
910 |
970 |
860 |
430 |
960 |
