上海依博羅產品工作原理和用途：

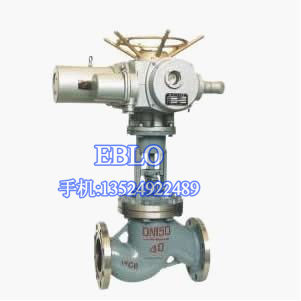

J941 系列電動截止閥符合GB、JB、ANSI、JSI、BS、DIN等國內外先進標準GB12235及美國標準ANSI B16.34要求，結構合理、密封可靠、性能良好、造型美觀。法蘭連接鋼制截止閥適用于公稱壓力1.6Mpa～16.0Mpa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管道上，切斷或接通管路介質。
產品性能特點：
1.該閥門設計制造按國家標準GB12235,結構合理,密封可靠,性能優良,造型美觀。
2.閥瓣、閥座密封面用鐵基合金堆焊或司太立(stellite)鉆基硬質合堆焊而成,耐磨、耐高溫、耐腐蝕、抗擦傷性好、使用壽命長。
3.閥桿經調質及表面氮化處理,有良好的抗腐蝕性和抗擦傷性。
4.可采用各種配管法蘭標準及法蘭密封面型式,滿足各種工程需要和用戶要求。
5.閥體材料品種齊全,填料、墊片可根據實際工況或用戶要求合理選配,能適用與各種壓力、溫度及介質工況。
6.倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成,密封可靠,填料更換可在不停機情況下進行方便快捷不影響系統運行。
產品性能參數：
|
閥體材料 |
公稱壓力(Mpa) |
工作溫度(℃) |
適用介質 |
|
|
碳鋼 |
C |
1.6-6.4 |
≤425 |
水、油品、蒸汽 |
|
10.0,16.0 |
||||
|
不銹鋼 |
P |
1.6-16.0 |
≤200 |
硝酸類 |
|
R |
醋酸類 |
|||
|
鉻鉬鋼 |
I |
1.6-16.0 |
≤550 |
油品、蒸汽 |
產品主要零件材料：
|
零件名稱 |
材料牌號 |
|||
|
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
ZGCr5Mo |
|
閥蓋 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
ZGCr5Mo |
|
支架 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
ZGCr5Mo |
|
閘瓣 |
2Cr13 |
304 |
316 |
Cr5Mo |
|
閥桿 |
2Cr13 |
304 |
316 |
25Cr2MoV |
|
閥座 |
25 |
304 |
316 |
304 |
|
密封環、墊片 |
304、包覆墊 |
|||
|
填料 |
增強柔性石墨 |
|||
產品主要尺寸：
|
公稱壓力 |
公稱壓力 |
主要外形尺寸及連接尺寸 |
電動 |
重量 |
||||||||||
|
L |
D |
D1 |
D2 |
D6 |
b-f |
f2 |
z-d |
H |
L1 |
L2 |
||||
|
1.6 |
50 |
230 |
160 |
125 |
100 |
- |
18-3 |
- |
4--18 |
645 |
590 |
371 |
DZW10A |
48 |
|
65 |
290 |
180 |
145 |
120 |
- |
18-3 |
- |
4--18 |
690 |
590 |
371 |
DZW10A |
90 |
|
|
80 |
310 |
195 |
160 |
135 |
- |
20-3 |
- |
8-18 |
715 |
590 |
371 |
DZW10A |
65 |
|
|
100 |
350 |
215 |
180 |
155 |
- |
22-3 |
- |
8-18 |
770 |
590 |
371 |
DZW15A |
71 |
|
|
125 |
400 |
245 |
210 |
185 |
- |
24--3 |
- |
8-18 |
780 |
590 |
371 |
DZW20A |
119 |
|
|
150 |
480 |
280 |
240 |
210 |
- |
24--3 |
- |
8-23 |
810 |
590 |
371 |
DZW30A |
210 |
|
|
200 |
600 |
335 |
295 |
265 |
- |
26-3 |
- |
12-23 |
967 |
810 |
515 |
DZW45A |
320 |
|
|
250 |
650 |
405 |
355 |
320 |
- |
30-3 |
- |
12-23 |
1143 |
810 |
515 |
DZW60A |
550 |
|
|
300 |
750 |
460 |
410 |
375 |
- |
30-3 |
- |
12-23 |
1292 |
830 |
540 |
DZW90A |
785 |
|
|
2.5 |
50 |
230 |
160 |
125 |
100 |
- |
20-3 |
- |
4--18 |
645 |
590 |
370 |
DZW10A |
50 |
|
65 |
290 |
180 |
145 |
125 |
- |
22-3 |
- |
8-18 |
690 |
590 |
371 |
DZW10A |
62 |
|
|
80 |
310 |
195 |
160 |
145 |
- |
22-3 |
- |
8-18 |
715 |
590 |
371 |
DZW15A |
67 |
|
|
100 |
350 |
230 |
190 |
160 |
- |
24--3 |
- |
8-23 |
770 |
590 |
371 |
DZW20A |
73 |
|
|
125 |
400 |
270 |
220 |
188 |
- |
28-3 |
- |
8-15 |
780 |
590 |
371 |
DZW30A |
127 |
|
|
150 |
480 |
300 |
250 |
218 |
- |
30-3 |
- |
8-15 |
875 |
810 |
515 |
DZW45A |
215 |
|
|
200 |
600 |
360 |
310 |
278 |
- |
34--3 |
- |
12-25 |
967 |
810 |
515 |
DZW60A |
322 |
|
|
250 |
650 |
425 |
370 |
332 |
- |
36-3 |
- |
12-30 |
1153 |
830 |
540 |
DZW90A |
585 |
|
|
300 |
750 |
485 |
430 |
390 |
- |
40-4 |
- |
12-30 |
1292 |
830 |
540 |
DZW120A |
795 |
|
|
4.0 |
50 |
230 |
160 |
125 |
100 |
88 |
20-3 |
4 |
4--18 |
645 |
590 |
371 |
DZW10A |
61 |
|
65 |
290 |
180 |
145 |
125 |
110 |
22-3 |
4 |
8-18 |
690 |
590 |
371 |
DZW10A |
75 |
|
|
80 |
310 |
195 |
160 |
145 |
121 |
22-3 |
4 |
8-18 |
715 |
590 |
371 |
DZW20A |
84 |
|
|
100 |
350 |
230 |
190 |
160 |
150 |
24--3 |
4.5 |
8-23 |
770 |
590 |
371 |
DZW30A |
101 |
|
|
125 |
400 |
270 |
220 |
188 |
176 |
28-3 |
4.5 |
8-25 |
782 |
810 |
371 |
DZW45A |
207 |
|
|
150 |
480 |
300 |
250 |
218 |
204 |
30-3 |
4.5 |
8-25 |
875 |
810 |
515 |
DZW60A |
226 |
|
|
200 |
600 |
375 |
320 |
282 |
260 |
38-3 |
4.5 |
12-30 |
1160 |
810 |
540 |
DZW90A |
399 |
|
