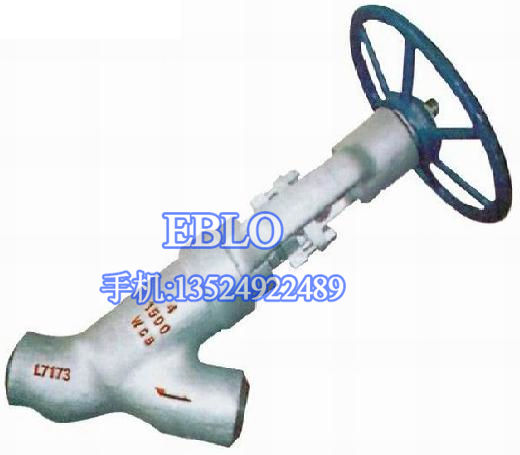

產品工作原理和用途：
柱塞截止閥由于密封圈采用新型非金屬材料制成，具有經受長期高溫、高壓而不喪失彈性的性能，而且柱塞與密封圈之間的接觸面積大，再者，密封圈系混合材料性能好，因此，密封可靠，經久耐用。主要適用于冶金、電業、化工、煉油、化肥、輕工、食品等行業中。

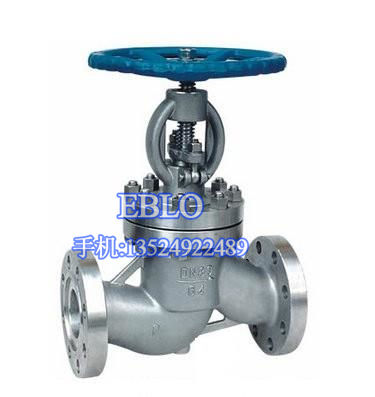

產品結構特點：
1．柱塞截止閥是由閥體、閥蓋、閥桿、導向套、密封環、手輪等零件組成。當手輪旋轉時，通過閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座錐面完成閥門的開啟和關閉功能。
2．在閥門中柱塞有密封環采用過盈配合，通過調節中法蘭螺栓預緊力，使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封，從而保證了閥門的密封性，杜絕了外泄漏。
3．由于密封環采用回彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用，從而提高閥門的使用壽命。
4．本閥門結合柱塞閥的無泄漏優點和截止閥啟閉快的特點，成為一種結構新穎，用途廣泛的新品種。
產品性能參數：
|
閥體材料 |
適用溫度 |
適用介質 |
壓力范圍 |
|
鑄鋼 |
≤425℃ |
水、蒸汽、油品 |
PN1.6-4.0Mpa |
|
殼體強度 |
1.5PN |
密封試驗 |
PN1.1 |
|
閥體材料 |
適用溫度 |
適用介質 |
壓力范圍 |
|
不鑄鋼 |
≤200℃ |
硝酸、醋酸 |
通徑范圍 |
|
殼體強度 |
1.5PN |
密封試驗 |
PN1.1 |
產品主要零件材料：
|
零件名稱 |
鑄鋼 |
不銹鋼耐酸鑄鋼 |
超低碳不銹鋼耐酸鑄鋼 |
||
|
C |
P |
R |
PL |
RL |
|
|
閥體 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
閥蓋 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
閥瓣/柱塞 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
閥桿 |
2Cr13 |
F304 |
F316 |
F304L |
F316L |
|
密封面 |
2Cr13或STL |
CF8 |
CF8M |
CF3 |
CF3M |
|
填料 |
柔性石墨 |
PTFE（F4）或柔性石墨 |
PTFE（F4）或柔性石墨 |
||
|
緊固螺栓 |
A193-B7 |
A193-B8M |
A193-B8M |
||
|
螺母 |
A194-2H |
A198-8 |
A198-8 |
||
|
操作手輪 |
WCC |
WCC |
WCC |
||
產品主要尺寸：
|
公稱通徑 |
U11SM、UJl1H-1.6 25.40 C．P．R 主要結構尺寸及外形尺寸 |
|||||||
|
閥體長度 |
接頭長度 |
接頭長度 |
手輪直徑 |
管螺紋 G |
關閉高度 |
開啟高度 |
重量 |
|
|
15 |
90 |
14 |
32 |
80 |
1/2 |
133 |
157 |
2.1 |
|
20 |
100 |
16 |
36 |
100 |
3/4 |
141 |
169 |
2.8 |
|
25 |
120 |
18 |
46 |
120 |
1 |
165 |
199 |
3.8 |
|
32 |
140 |
20 |
55 |
140 |
11/4 |
179 |
225 |
5.8 |
|
40 |
170 |
22 |
65 |
160 |
11/2 |
198 |
246 |
8.3 |
|
50 |
200 |
24 |
80 |
200 |
2 |
226 |
282 |
13.2 |
