上海依博羅產品工作原理和用途：

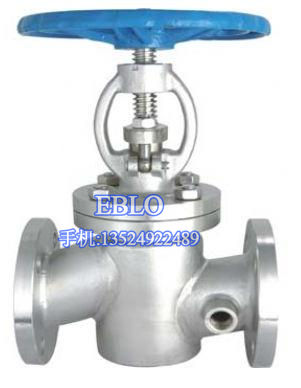

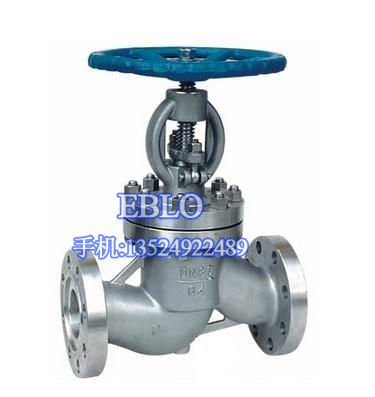

J41H/J41N/J41Y氣體閥門手輪順時針方向轉時,閥桿向下移動，閥瓣下降使密封面密合，將通路切斷.逆轉時則開啟,閥桿提到最高點上密封起用。本閥門增加了一個上密封.在閥門開啟狀態時，與填料一起兩層密封作用,并對填料有一定的保護作用本閥門采用尼龍制品作密封面,填料為軟成形填料，上密封也為軟材質,密封性能較好。
產品結構特點：
1、結構簡單，制造和維修比較方便。
2、工作行程小，啟閉時間短。
3、密封性好，密封面間磨擦力小，壽命較長。
產品性能參數：
|
壓力等級 |
常溫試驗壓力（Mpa) |
||||||
|
殼體 |
密封 |
低氣壓密封 |
|||||
|
公稱壓力(Mpa) |
1.6 |
2.4 |
1.76 |
0.6 |
|||
|
2.5 |
3.75 |
2.75 |
0.6 |
||||
|
4.0 |
6.0 |
4.4 |
0.6 |
||||
|
適用溫度 |
-40~+80℃ |
||||||
|
適用介質 |
天然氣， 液化石油氣等 |
||||||
產品主要零件材料：
|
零 件 名 稱 |
材 料 |
|
閥 體 閥 蓋 |
碳 素 鋼 WCB |
|
閥 桿 |
鉻 不 銹 鋼 Cr13 |
|
閥 瓣 |
25# 密 封 面 尼 龍 1010 |
|
閥 桿 螺 母 |
青 銅 |
|
填 料 |
增強聚四氟乙烯成形 |
|
墊 片 |
XB450 |
|
手 輪 |
球 墨 鑄 鐵 |
產品主要尺寸：
|
DN |
L |
D |
D1 |
D2 |
b |
f |
z-d |
H |
D0 |
|
15 |
130 |
95 |
65 |
45 |
16 |
2 |
4-*14 |
207 |
120 |
|
20 |
150 |
105 |
75 |
55 |
16 |
2 |
4-*14 |
217 |
120 |
|
25 |
160 |
115 |
85 |
65 |
16 |
2 |
4-*14 |
219 |
120 |
|
32 |
190 |
135 |
100 |
75 |
18 |
2 |
4-*18 |
280 |
160 |
|
40 |
200 |
145 |
110 |
85 |
18 |
3 |
4-*18 |
330 |
200 |
|
50 |
230 |
160 |
125 |
100 |
20 |
3 |
4-*18 |
350 |
240 |
|
65 |
290 |
180 |
145 |
120 |
22 |
3 |
8-*18 |
400 |
280 |
|
80 |
310 |
195 |
160 |
135 |
22 |
3 |
8-*18 |
430 |
320 |
|
100 |
350 |
135 |
190 |
160 |
24 |
3 |
8-*23 |
465 |
360 |
|
125 |
400 |
270 |
220 |
188 |
28 |
3 |
8-*25 |
558 |
400 |
|
150 |
480 |
300 |
250 |
218 |
30 |
3 |
8-*25 |
611 |
400 |
|
200 |
600 |
360 |
310 |
278 |
34 |
3 |
12-*25 |
710 |
450 |
