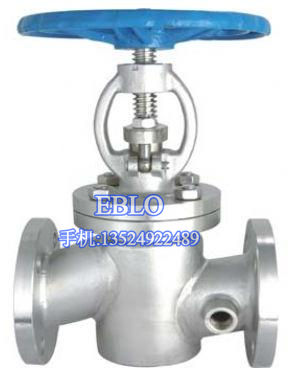

上海依博羅J44H PN300、600Lb夾套截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到最大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
特點：
結構簡單，制造和維修比較方便。
工作行程小，啟閉時間短。
流體阻力大，開啟和關閉時所需力較大。
產品性能參數
|
壓力級 |
試驗壓力/Mpa |
法蘭尺寸標準 |
夾套接口圓錐螺紋尺寸 |
||
|
殼體 |
密封（液體） |
密封（氣） |
|||
|
300Lb |
67.7 |
5.3 |
0.6 |
ANSIB16.5 |
Rc3/8 |
|
600Lb |
15.3 |
10.5 |
0.6 |
||
主要零件材料
|
零件名稱 |
閥體、閥蓋 |
閥座 |
閥瓣 |
閥桿 |
填料 |
墊片 |
夾套 |
|
300Lb |
ZG0Cr18Ni12Mo2Ti |
閥體堆焊司太立合金 |
0Cr18Ni12Mo2Ti或堆焊司太立合金 |
0Cr18Ni12-Mo2Ti |
浸聚四氟乙烯石棉繩 |
不銹鋼帶石棉纏繞式墊片 |
0Cr18Ni9Ti |
|
600Lb |
ZG00Cr18-Ni14Mo2 |
閥體堆焊哈氏-C合金 |
00Cr17Ni-14Mo2堆焊哈氏-C合金 |
00Cr17Ni-14Mo2 |
浸聚四氟乙烯石棉繩 |
不銹鋼帶聚四氟乙烯纏繞式墊片 |
1Cr18Ni9Ti |
主要尺寸
|
壓力級 |
公稱通徑DN |
尺寸/mm |
|||||||||||
|
/in |
/mm |
D |
L |
H |
D0 |
D |
B |
D1 |
D2 |
Z-φd |
Y |
H1 |
|
|
300Lb |
1/2 |
15 |
15 |
152 |
241 |
125 |
156 |
21 |
114.5 |
73 |
4-φ22 |
60-75 |
50-65 |
|
3/4 |
20 |
20 |
178 |
241 |
125 |
156 |
21 |
114.5 |
73 |
4-φ22 |
60-75 |
50-65 |
|
|
1 |
25 |
25 |
203 |
283 |
160 |
165 |
23 |
127 |
92 |
8-φ19 |
70-85 |
55-70 |
|
|
1(1/2) |
40 |
40 |
229 |
322 |
200 |
210 |
29 |
168.5 |
127 |
8-φ22 |
75-90 |
65-80 |
|
|
2 |
50 |
50 |
267 |
333 |
200 |
210 |
29 |
168.5 |
127 |
8-φ22 |
85-100 |
80-95 |
|
|
2(1/2) |
65 |
65 |
292 |
395 |
250 |
279 |
35 |
235 |
186 |
8-φ22 |
95-110 |
105-120 |
|
|
3 |
80 |
80 |
318 |
410 |
250 |
279 |
35 |
235 |
186 |
8-φ22 |
95-110 |
105-120 |
|
|
4 |
100 |
100 |
356 |
520 |
300 |
318 |
37 |
270 |
216 |
12-φ22 |
115-130 |
120-135 |
|
|
6 |
150 |
150 |
444 |
648 |
450 |
381 |
42 |
330 |
270 |
12-φ25 |
135-150 |
160-175 |
|
|
600Lb |
1/2 |
15 |
15 |
241 |
285 |
160 |
156 |
23 |
114.5 |
73 |
4-φ22 |
40-55 |
55-70 |
|
3/4 |
20 |
20 |
241 |
285 |
160 |
156 |
23 |
114.5 |
73 |
4-φ22 |
40-55 |
55-70 |
|
|
1 |
25 |
25 |
292 |
313 |
160 |
165 |
26 |
127 |
92 |
8-φ19 |
45-60 |
55-70 |
|
|
1(1/2) |
40 |
38 |
330 |
360 |
250 |
210 |
36 |
128 |
127 |
8-φ22 |
60-75 |
85-100 |
|
|
2 |
50 |
50 |
356 |
371 |
250 |
210 |
32 |
168 |
127 |
8-φ22 |
85-100 |
105-120 |
|
|
3 |
80 |
76 |
356 |
470 |
300 |
330 |
32 |
266.5 |
186 |
8-φ29 |
|
|
|
|
4 |
100 |
102 |
432 |
595 |
360 |
356 |
38 |
292 |
216 |
12-φ29 |
|
|
|
|
6 |
150 |
152 |
508 |
715 |
150 |
419 |
48 |
349 |
270 |
12-φ32 |
|
|
|
