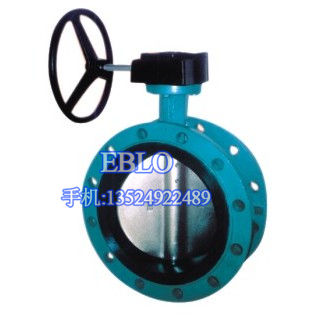

法蘭襯氟蝶閥】-上海依博羅閥門有限公司
產品型號：D41F46、D341F46
產品口徑：DN40～1200
產品壓力：1.0MPa～2.5MPa
產品材質：鑄鐵、鑄鋼、不銹鋼等

1.【法蘭襯氟蝶閥】用途及特點

       蝶閥是用隨閥桿一起轉動的蝶板作啟閉件,用以實現閥門的開啟、關閉與調節。
蝶閥在管路中除了起節斷和截流用外，近年來已經把密封性能作為評價的主要指標，受到市場青睞。另外，蝶閥還有體積小、重量輕、結構簡單等優點，與同參數閘閥比較，平均減輕重量達30～50%，蝶板旋轉90°即可實現啟、閉過程，又由于轉軸兩側蝶板受介質作用力近似相等，轉矩相反，因此啟閉力矩較小。

2.【法蘭襯氟蝶閥】分類

1.其基本類型有兩種,即D71F4和D71F46(中線)全襯里型對夾式蝶閥,采用對分兩片閥體組合,閥座與閥體內襯一體化,閥門工作時,只有全塑閥座與襯塑蝶板與介質接觸,產品可承受“除熔融堿金屬和元素氟”外的任何介質腐蝕，其中D71F46閥桿與蝶板（鍛）為一體，表面均勻包覆一層FEP。閥體通道內表面光滑，流體阻力小，CV值高，流通能力強，扭矩適中，采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座，完全達到介質的零泄漏。
2.由上述型號擴展而成的D41F4和D41F46型法蘭連接蝶閥閥體全襯里，蝶板為不銹鋼的半襯里型蝶閥。

3.【法蘭襯氟蝶閥】結構特點
1.中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力,流量可自由調節；
2.四級加載彈性密封，絕對保證了閥門內、外的零泄漏；
a.軸頭、蝶板園周連接處的特殊過渡曲線與閥座的合理過盈；
b.軸頭端面采用彈性O(shè)型圈和軸肩處剛性墊圈、彈性橡膠墊組合；
c.軸的徑向采用O型圈與金屬墊的組合；
d.閥座鑲在有彈性條的閥體的槽內；
3.采用可調彈性彈子定位。定位準確，結構簡單。

4.【法蘭襯氟蝶閥】設計規范
遵循GB 12238，API609，MSS SP-68標準。

5.【法蘭襯氟蝶閥】驅動方式
手動、蝸輪傳動、氣動、電動。

6.【法蘭襯氟蝶閥】技術規范

設計標準	GB12238
結構長度	GB12221
法蘭標準	JB/T79-94
	GB9113.1-26
檢驗試驗	GB/T13927
驅動方式	蝸輪、手動、電動、氣動

7.【法蘭襯氟蝶閥】基本型號

手  動	D71F/P 半襯	蝸  輪  傳  動	D371F/P 半襯
	D71F3 全襯里		D371F3 全襯里
	D71F4 全襯里		DA71F4 全襯里
	D71F46 全襯里		DA71F46 全襯里
氣  動	D671F/P 半襯	電  動	D971F/P 半襯
	D671F3 全襯里		D971F3 全襯里
	D671F4 全襯里		D971F4 全襯里
	D671F46 全襯里		D971F46 全襯里

8.【法蘭襯氟蝶閥】主要零部件材料表

零件名稱	材料
上下閥體	鑄鐵、鑄鋼、不銹鋼、襯 F46 、 F3
閥座	鑄鋼
帶桿蝶板	鑄鋼、不銹鋼、襯 F46 、 F3
填料	F4
襯墊	硅橡膠
蝸輪手柄	球墨鑄鐵





9.【法蘭襯氟蝶閥】尺寸及重量

公稱通徑 PN1.0(MPa) 主要外形尺寸和連接尺寸 (mm) PN1.6(MPa) 重量 DN L D D 1 D 2 f Z-φd H 2 H 1 D D1 Z-φd kg 40 33 145 110 85 3 4-φ18 270 80 145 110 4-φ18 4 50 43 160 125 100 3 4-φ18 280 85 160 125 4-φ18 5 65 46 180 145 120 3 4-φ18 290 93 180 145 4-φ18 7 80 46 195 160 140 3 4-φ18 310 100 195 160 8-φ18 9 100 52 215 180 155 3 8-φ18 340 110 215 180 8-φ18 13 125 56 245 210 185 3 8-φ18 355 120 245 210 8-φ18 15 150 56 280 240 210 3.5 8-φ23 380 160 280 240 8-φ23 24 200 60 335 295 265 3.5 8-φ23 430 245 335 295 12-φ23 38 250 68 390 350 320 4 12-φ23 450 260 405 355 12-φ26 60 300 78 440 400 370 4 12-φ23 480 300 460 410 12-φ26 70 350 78 500 460 420 4 16-φ23 600 320 520 470 16-φ26 80 400 102 565 515 475 4.5 16-φ25 630 330 580 525 16-φ30 120 450 114 615 565 525 4.5 20-φ25 655 380 640 585 20-φ30 165 500 127 670 620 580 5 20-φ25 680 390 715 650 20-φ33 205 600 154 780 725 690 5 20-φ30 730 450 840 770 20-φ36 250 700 165 895 840 800 5 24-φ30 790 480 910 840 24-φ36 320 800 190 1010 950 905 5 24-φ34 880 580 1020 950 24-φ39 395 900 203 1110 1050 1005 5 28-φ34 930 625 1120 1050 28-φ39 450 1000 216 1220 1160 1115 6 28-φ34 1000 660 1255 1170 28-φ42 600 1200 254 1450 1380 1325 6 32-φ41 1300 780 1485 1390 32-φ48 825 尺寸及重量  公稱通徑 標準值 參考值 DN（mm） NPS（inch） L D D1 D2 f b Z-Φd W Do H WT(Kg) PN1.0MPa 40 11/2 106 145 110 85 3 18 4-Φ18 160 140 10 50 2 108 160 125 100 3 20 4-Φ18 200 160 12 65 11/2 112 180 145 120 3 20 4-Φ18 250 165 14 80 3 114 195 160 135 3 22 4-Φ18 250 170 16 100 4 127 215 180 155 3 22 8-Φ18 300 180 18 125 5 140 245 210 185 3 24 8-Φ18 300 275 20 150 6 140 280 240 210 3 24 8-Φ23 200 295 38 200 8 152 335 295 265 3 26 8-Φ23 200 320 74 250 10 250 390 350 320 3 28 12-Φ23 240 385 105 300 12 270 440 400 368 3 28 12-Φ23 240 390 142 350 14 290 500 460 428 4 30 16-Φ23 240 460 179 400 16 310 565 515 482 4 32 16-Φ25 280 510 220 450 18 330 615 565 532 4 32 20-Φ25 <, DIV align=center> , <, FONT color=#000000 ize="2" s,>280 540 268 500 20 350 380 620 585 4 34 20-Φ25 320 570 378 600 24 390 780 725 685 4 36 20-Φ30 320 660 608 700 28 430 895 840 800 5 40 24-Φ30 360 710 1050 800 32 470 1010 950 905 5 44 24-Φ34 360 780 1320 900 36 510 1110 1050 1005 5 46 28-Φ34 380 885 1795 1000 40 550 1220 1160 1115 5 50 28-Φ34 400 990 1900 PN1.6MPa 40 11/2 106 145 110 85 3 18 4-Φ18 200 140 10 50 2 108 160 125 100 3 20 4-Φ48 200 160 12 65 11/2 112 180 145 120 3 20 4-Φ18 250 165 13 80 3 114 195 160 135 3 22 8-Φ18 250 170 14 100 4 127 215 180 155 3 24 8-Φ18 300 180 16 125 5 140 245 210 185 3 26 8-Φ18 300 275 18 150 6 140 280 240 210 3 28 8-Φ23 200 295 42 200 8 152 335 295 265 3 30 12-Φ23 200 320 78 250 10 250 405 355 320 3 32 12-Φ25 240 385 120 300 12 270 460 410 375 4 34 12-Φ25 240 390 145 350 14 290 520 470 435 4 38 16-Φ25 240 460 202 400 16 310 580 525 485 4 40 16-Φ30 280 510 235 450 18 330 640 585 545 4 44 20-Φ30 280 540 368 500 20 350 705 650 608 4 46 20-Φ34 320 570 420 600 24 390 840 770 718 5 54 24-Φ41 320 660 750 700 28 430 910 840 788 5 54 24-Φ41 360 710 1028 800 32 470 1020 950 898 5 54 24-Φ41 380 780 1690 900 36 510 1120 1050 998 5 54 28-Φ41 400 885 1815 1000 40 550 1255 1170 1110 5 60 28-Φ48 500 990 2050 PN2.5MPa 40 11/2 106 145 85 3 18 4-Φ18 200 140 11 50 2 108 160 100 3 20 4-Φ18 200 160 13 65 11/2 112 180 120 3 22 8-Φ18 250 165 14 ,, 80 3 114 195 135 3 22 8-Φ18 250 170 16 100 4 127 230 160 3 24 8-Φ23 300 180 18 125 5 140 270 188 3 28 8-Φ25 300 275 20 150 6 140 300 218 3 30 8-Φ25 240 295 48 200 8 152 360 278 3 34 12-Φ25 240 320 88 250 10 250 425 332 3 36 12-Φ30 280 385 145 300 12 270 485 390 4 40 16-Φ30 280 390 157 350 14 290 550 448 4 44 16-Φ34 320 460 222 400 16 310 610 505 4 48 16-Φ34 320 510 353 450 18 330 660 555 4 50 20-Φ34 360 540 405 500 20 350 730 610 4 52 20-Φ41 360 570 448 600 24 390 840 718 5 56 20-Φ41 380 660 795
