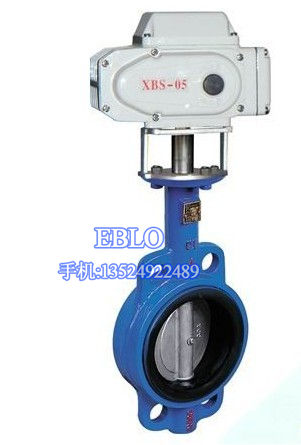

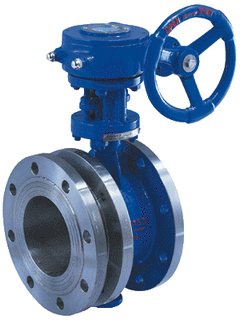

產品名稱：上海依博羅對夾襯氟蝶閥編 號：182036-326
型 號：D71F
標準價格：
0元/臺促銷價格：0元/臺更新時間：2025.06.15
出品單位：上海依博羅閥門有限公司
【對夾襯氟蝶閥】-上海依博羅閥門有限公司
產品型號：D71F46
產品口徑：DN40～1200
產品壓力：0.6MPa～1.6MPa
產品材質：鑄鐵、鑄鋼等
1.【對夾襯氟蝶閥】用途及特點
蝶閥是用隨閥桿一起轉動的蝶板作啟閉件,用以實現閥門的開啟、關閉與調節。
蝶閥在管路中除了起節斷和截流用外，近年來已經把密封性能作為評價的主要指標，受到市場青睞。另外，蝶閥還有體積小、重量輕、結構簡單等優點，與同參數閘閥比較，平均減輕重量達30～50%，蝶板旋轉90°即可實現啟、閉過程，又由于轉軸兩側蝶板受介質作用力近似相等，轉矩相反，因此啟閉力矩較小。
2..【對夾襯氟蝶閥】分類
1.其基本類型有兩種,即D71F4和D71F46(中線)全襯里型對夾式蝶閥,采用對分兩片閥體組合,閥座與閥體內襯一體化,閥門工作時,只有全塑閥座與襯塑蝶板與介質接觸,產品可承受“除熔融堿金屬和元素氟”外的任何介質腐蝕，其中D71F46閥桿與蝶板（鍛）為一體，表面均勻包覆一層FEP。閥體通道內表面光滑，流體阻力小，CV值高，流通能力強，扭矩適中，采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座，完全達到介質的零泄漏。
2.由上述型號擴展而成的D41F4和D41F46型法蘭連接蝶閥閥體全襯里，蝶板為不銹鋼的半襯里型蝶閥。
3.【對夾襯氟蝶閥】結構特點
1.中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力,流量可自由調節；
2.四級加載彈性密封，絕對保證了閥門內、外的零泄漏；
a.軸頭、蝶板園周連接處的特殊過渡曲線與閥座的合理過盈；
b.軸頭端面采用彈性O(shè)型圈和軸肩處剛性墊圈、彈性橡膠墊組合；
c.軸的徑向采用O型圈與金屬墊的組合；
d.閥座鑲在有彈性條的閥體的槽內；
3.采用可調彈性彈子定位。定位準確，結構簡單。
4.【對夾襯氟蝶閥】設計規范
遵循GB 12238，API609，MSS SP-68標準。
5.【對夾襯氟蝶閥】驅動方式
手動、蝸輪傳動、氣動、電動。
6.【對夾襯氟蝶閥】技術規范
|
設計標準
|
GB12238
|
|
結構長度
|
GB12221
|
|
法蘭標準
|
JB/T79-94
|
|
GB9113.1-26
|
|
檢驗試驗
|
GB/T13927
|
|
驅動方式
|
蝸輪、手動、電動、氣動
|
7.【對夾襯氟蝶閥】基本型號
|
手
動
|
D71F/P 半襯
|
蝸
輪
傳
動
|
D371F/P 半襯
|
|
D71F3 全襯里
|
D371F3 全襯里
|
|
D71F4 全襯里
|
DA71F4 全襯里
|
|
D71F46 全襯里
|
DA71F46 全襯里
|
|
氣
動
|
D671F/P 半襯
|
電
動
|
D971F/P 半襯
|
|
D671F3 全襯里
|
D971F3 全襯里
|
|
D671F4 全襯里
|
D971F4 全襯里
|
|
D671F46 全襯里
|
D971F46 全襯里
|
8.【對夾襯氟蝶閥】主要零部件材料表
|
零件名稱
|
材料
|
|
上下閥體
|
鑄鐵、鑄鋼、不銹鋼、襯 F46 、 F3
|
|
閥座
|
鑄鋼
|
|
帶桿蝶板
|
鑄鋼、不銹鋼、襯 F46 、 F3
|
|
填料
|
F4
|
|
襯墊
|
硅橡膠
|
|
蝸輪手柄
|
球墨鑄鐵
|
|
9.【對夾襯氟蝶閥】尺寸及重量
|
|
公稱通徑
|
PN1.0(MPa) 主要外形尺寸和連接尺寸 (mm)
|
PN1.6(MPa)
|
重量
|
|
DN
|
L
|
D
|
D 1
|
D 2
|
f
|
Z-φd
|
H 2
|
H 1
|
D
|
D1
|
Z-φd
|
kg
|
|
40
|
33
|
145
|
110
|
85
|
3
|
4-φ18
|
270
|
80
|
145
|
110
|
4-φ18
|
4
|
|
50
|
43
|
160
|
125
|
100
|
3
|
4-φ18
|
280
|
85
|
160
|
125
|
4-φ18
|
5
|
|
65
|
46
|
180
|
145
|
120
|
3
|
4-φ18
|
290
|
93
|
180
|
145
|
4-φ18
|
7
|
|
80
|
46
|
195
|
160
|
140
|
3
|
4-φ18
|
310
|
100
|
195
|
160
|
8-φ18
|
9
|
|
100
|
52
|
215
|
180
|
155
|
3
|
8-φ18
|
340
|
110
|
215
|
180
|
8-φ18
|
13
|
|
125
|
56
|
245
|
210
|
185
|
3
|
8-φ18
|
355
|
120
|
245
|
210
|
8-φ18
|
15
|
|
150
|
56
|
280
|
240
|
210
|
3.5
|
8-φ23
|
380
|
160
|
280
|
240
|
8-φ23
|
24
|
|
200
|
60
|
335
|
295
|
265
|
3.5
|
8-φ23
|
430
|
245
|
335
|
295
|
12-φ23
|
38
|
|
250
|
68
|
390
|
350
|
320
|
4
|
12-φ23
|
450
|
260
|
405
|
355
|
12-φ26
|
60
|
|
300
|
78
|
440
|
400
|
370
|
4
|
12-φ23
|
480
|
300
|
460
|
410
|
12-φ26
|
70
|
|
350
|
78
|
500
|
460
|
420
|
4
|
16-φ23
|
600
|
320
|
520
|
470
|
16-φ26
|
80
|
|
400
|
102
|
565
|
515
|
475
|
4.5
|
16-φ25
|
630
|
330
|
580
|
525
|
16-φ30
|
120
|
|
450
|
114
|
615
|
565
|
525
|
4.5
|
20-φ25
|
655
|
380
|
640
|
585
|
20-φ30
|
165
|
|
500
|
127
|
670
|
620
|
580
|
5
|
20-φ25
|
680
|
390
|
715
|
650
|
20-φ33
|
205
|
|
600
|
154
|
780
|
725
|
690
|
5
|
20-φ30
|
730
|
450
|
840
|
770
|
20-φ36
|
250
|
|
700
|
165
|
895
|
840
|
800
|
5
|
24-φ30
|
790
|
480
|
910
|
840
|
24-φ36
|
320
|
|
800
|
190
|
1010
|
950
|
905
|
5
|
24-φ34
|
880
|
580
|
1020
|
950
|
24-φ39
|
395
|
|
900
|
203
|
1110
|
1050
|
1005
|
5
|
28-φ34
|
930
|
625
|
1120
|
1050
|
28-φ39
|
450
|
|
1000
|
216
|
1220
|
1160
|
1115
|
6
|
28-φ34
|
1000
|
660
|
1255
|
1170
|
28-φ42
|
600
|
|
1200
|
254
|
1450
|
1380
|
1325
|
6
|
32-φ41
|
1300
|
780
|
1485
|
1390
|
32-φ48
|
825
|
尺寸及重量
|
公稱通徑
|
標準值
|
參考值
|
|
DN（mm）
|
NPS（inch）
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Φd
|
W
|
Do
|
H
|
WT(Kg)
|
|
PN1.0MPa
|
|
40
|
11/2
|
106
|
145
|
110
|
85
|
3
|
18
|
4-Φ18
|
160
|
|
140
|
10
|
|
50
|
2
|
108
|
160
|
125
|
100
|
3
|
20
|
4-Φ18
|
200
|
|
160
|
12
|
|
65
|
11/2
|
112
|
180
|
145
|
120
|
3
|
20
|
4-Φ18
|
250
|
|
165
|
14
|
|
80
|
3
|
114
|
195
|
160
|
135
|
3
|
22
|
4-Φ18
|
250
|
|
170
|
16
|
|
100
|
4
|
127
|
215
|
180
|
155
|
3
|
22
|
8-Φ18
|
300
|
|
180
|
18
|
|
125
|
5
|
140
|
245
|
210
|
185
|
3
|
24
|
8-Φ18
|
300
|
|
275
|
20
|
|
150
|
6
|
140
|
280
|
240
|
210
|
3
|
24
|
8-Φ23
|
|
200
|
295
|
38
|
|
200
|
8
|
152
|
335
|
295
|
265
|
3
|
26
|
8-Φ23
|
|
200
|
320
|
74
|
|
250
|
10
|
250
|
390
|
350
|
320
|
3
|
28
|
12-Φ23
|
|
240
|
385
|
105
|
|
300
|
12
|
270
|
440
|
400
|
368
|
3
|
28
|
12-Φ23
|
|
240
|
390
|
142
|
|
350
|
14
|
290
|
500
|
460
|
428
|
4
|
30
|
16-Φ23
|
|
240
|
460
|
179
|
|
400
|
16
|
310
|
565
|
515
|
482
|
4
|
32
|
16-Φ25
|
|
280
|
510
|
220
|
|
450
|
18
|
330
|
615
|
565
|
532
|
4
|
32
|
, ,
20-Φ25
|
|
280
|
540
|
268
|
|
500
|
20
|
350
|
380
|
620
|
585
|
4
|
34
|
20-Φ25
|
|
320
|
570
|
378
|
|
600
|
24
|
390
|
780
|
725
|
685
|
4
|
36
|
20-Φ30
|
|
320
|
660
|
608
|
|
700
|
28
|
430
|
895
|
840
|
800
|
5
|
40
|
24-Φ30
|
|
360
|
710
|
1050
|
|
800
|
32
|
470
|
1010
|
950
|
905
|
5
|
44
|
24-Φ34
|
|
360
|
780
|
1320
|
|
900
|
36
|
510
|
1110
|
1050
|
1005
|
5
|
46
|
28-Φ34
|
|
380
|
885
|
1795
|
|
1000
|
40
|
550
|
1220
|
1160
|
1115
|
5
|
50
|
28-Φ34
|
|
400
|
990
|
1900
|
|
PN1.6MPa
|
|
40
|
11/2
|
106
|
145
|
110
|
85
|
3
|
18
|
4-Φ18
|
200
|
|
140
|
10
|
|
50
|
2
|
108
|
160
|
125
|
100
|
3
|
20
|
4-Φ48
|
200
|
|
160
|
12
|
|
65
|
11/2
|
112
|
180
|
145
|
120
|
3
|
20
|
4-Φ18
|
250
|
|
165
|
13
|
|
80
|
3
|
114
|
195
|
160
|
135
|
3
|
22
|
8-Φ18
|
250
|
|
170
|
14
|
|
100
|
4
|
127
|
215
|
180
|
155
|
3
|
24
|
8-Φ18
|
300
|
|
180
|
16
|
|
125
|
5
|
140
|
245
|
210
|
185
|
3
|
26
|
8-Φ18
|
300
|
|
275
|
18
|
|
150
|
6
|
140
|
280
|
240
|
210
|
3
|
28
|
8-Φ23
|
|
200
|
295
|
42
|
|
200
|
8
|
152
|
335
|
295
|
265
|
3
|
30
|
12-Φ23
|
|
200
|
320
|
78
|
|
250
|
10
|
250
|
405
|
355
|
320
|
3
|
32
|
12-Φ25
|
|
240
|
385
|
120
|
|
300
|
12
|
270
|
460
|
410
|
375
|
4
|
34
|
12-Φ25
|
|
240
|
390
|
145
|
|
350
|
14
|
290
|
520
|
470
|
435
|
4
|
38
|
16-Φ25
|
|
240
|
460
|
202
|
|
400
|
16
|
310
|
580
|
525
|
485
|
4
|
40
|
16-Φ30
|
|
280
|
510
|
235
|
|
450
|
18
|
330
|
640
|
585
|
545
|
4
|
44
|
20-Φ30
|
|
280
|
540
|
368
|
|
500
|
20
|
350
|
705
|
650
|
608
|
4
|
46
|
20-Φ34
|
|
320
|
570
|
420
|
|
600
|
24
|
390
|
840
|
770
|
718
|
5
|
54
|
24-Φ41
|
|
320
|
660
|
750
|
|
700
|
28
|
430
|
910
|
840
|
788
|
5
|
54
|
24-Φ41
|
|
360
|
710
|
1028
|
|
800
|
32
|
470
|
1020
|
950
|
898
|
5
|
54
|
24-Φ41
|
|
380
|
780
|
1690
|
|
900
|
36
|
510
|
1120
|
1050
|
998
|
5
|
54
|
28-Φ41
|
|
400
|
885
|
1815
|
|
1000
|
40
|
550
|
1255
|
1170
|
1110
|
5
|
60
|
28-Φ48
|
|
500
|
990
|
2050
|
|
