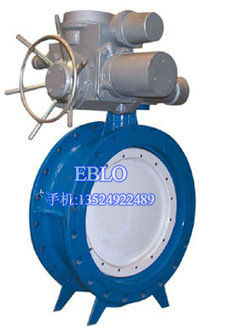

【電動對夾蝶閥】-上海依博羅閥門有限公司
產品型號：WBEX/D972X
產品口徑：DN50～DN1200
產品壓力：0.6～2.5MPa
產品材質：鑄鐵、鑄鋼、不銹鋼等
一、【電動對夾蝶閥】概述
| 我公司研制的軟密封中線對夾式蝶閥，雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。 |
二、【電動對夾蝶閥】特點
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。 2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。 3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。 4、蝶板采用框架結構，強度高，過流面積大，流阻小。 5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。 6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。 7、本閥結構獨特，操作靈活，省力，方便。
三、【電動對夾蝶閥】參數
|
公稱通經DN（mm)
|
50～2000
|
50～1600
|
|
|
公稱藥理PN（MPa)
|
0.6
|
1.0
|
1.6
|
|
密封試驗(MPa)
|
0.66
|
1.1
|
1.76
|
|
強度試驗(MPa)
|
0.9
|
1.5
|
2.4
|
|
適用溫度
|
丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
|
||
|
適用介質
|
水、空氣、天然氣、油品及弱腐蝕性流體
|
||
|
泄漏率
|
符合GB/T13927-92標準
|
||
|
驅動方式
|
蝸輪傳動、電動、氣動、液動
|
||
四、【電動對夾蝶閥】主要零部件材料
|
零件名稱
|
材料
|
|
閥體
|
WCB、QT450-10、HT200、HT250
|
|
蝶板
|
WCB、QT450-10、HT200、HT250
|
|
閥軸
|
2Cr13
|
|
密封圈
|
丁腈耐油橡膠
|
|
填料
|
柔性石墨
|
五、【電動對夾蝶閥】執行標準
|
制造標準
|
GB/T 122387-89
|
|
法蘭標準
|
GB9113-2000、GB17241.6-1998
|
|
結構長度標準
|
GB12221-89
|
|
檢驗標準
|
GB/T 13927-92
|
六、【電動對夾蝶閥】主要外形連接尺寸 單位：mm
|
DN
|
L
|
H
|
H1
|
A
|
B
|
ФD
|
||
|
0.6MPa
|
1.0MPa
|
1.6MPa
|
||||||
|
50
|
43
|
77
|
443
|
125
|
125
|
88
|
99
|
99
|
|
65
|
46
|
85
|
463
|
125
|
125
|
108
|
118
|
118
|
|
80
|
46
|
95
|
483
|
125
|
125
|
124
|
132
|
132
|
|
100
|
52
|
105
|
498
|
125
|
125
|
144
|
156
|
156
|
|
125
|
56
|
129
|
682
|
325
|
245
|
174
|
184
|
184
|
|
150
|
56
|
132
|
736
|
325
|
245
|
199
|
211
|
211
|
|
200
|
60
|
165
|
800
|
325
|
245
|
254
|
266
|
266
|
|
250
|
68
|
197
|
895
|
363
|
313
|
309
|
319
|
319
|
|
300
|
78
|
234
|
956
|
363
|
313
|
363
|
370
|
370
|
|
350
|
78
|
283
|
1029
|
363
|
313
|
413
|
429
|
429
|
|
400
|
102
|
325
|
1103
|
363
|
313
|
463
|
480
|
480
|
|
450
|
114
|
369
|
1186
|
465
|
469
|
518
|
530
|
548
|
|
500
|
127
|
404
|
1280
|
546
|
431
|
568
|
582
|
609
|
|
600
|
154
|
470
|
1321
|
546
|
556
|
667
|
682
|
720
|
|
700
|
165
|
503
|
1431
|
546
|
556
|
772
|
794
|
794
|
|
800
|
190
|
571
|
1542
|
546
|
556
|
878
|
901
|
901
|
|
900
|
203
|
621
|
1800
|
617
|
706
|
978
|
1001
|
1001
|
|
1000
|
216
|
702
|
2363
|
632
|
706
|
1078
|
1112
|
1112
|
|
1200
|
254
|
818
|
2583
|
632
|
706
|
1295
|
1328
|
1328
|
